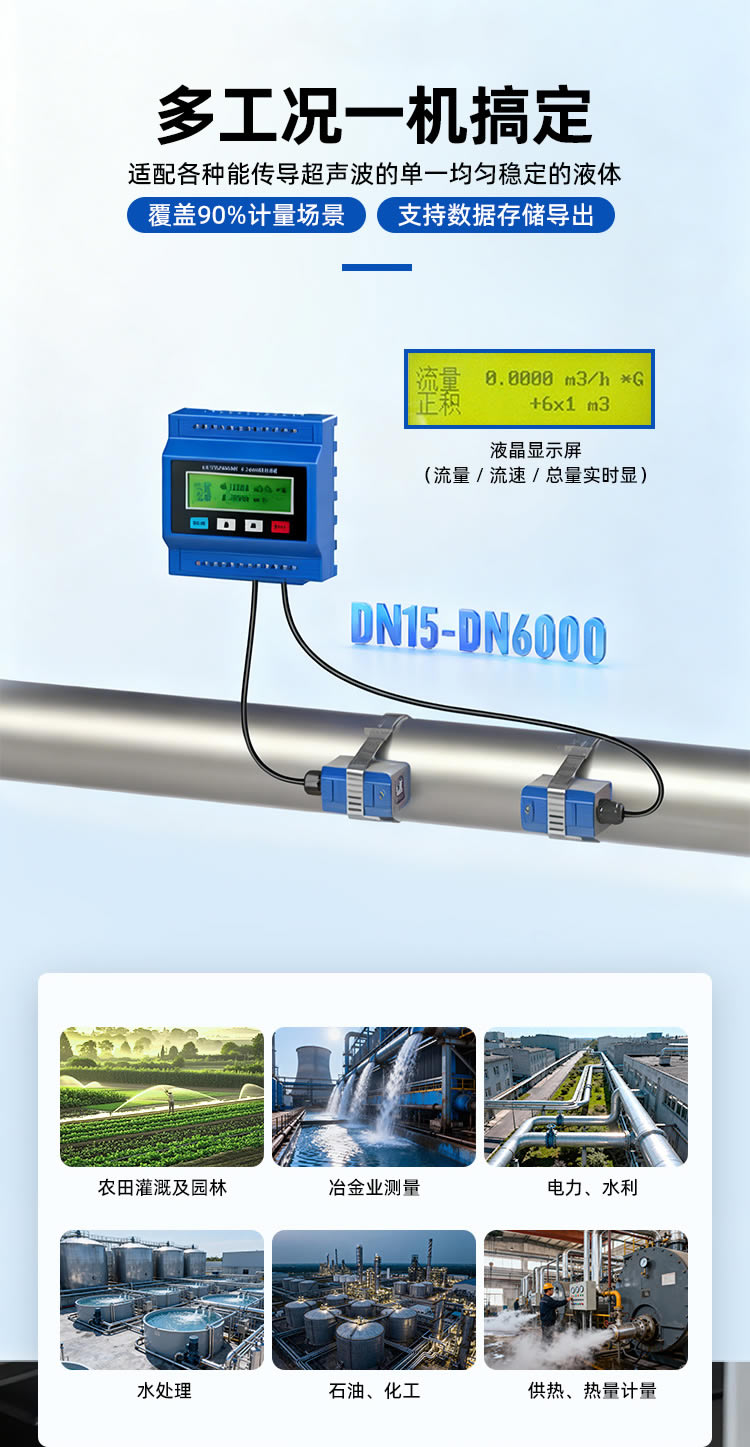

SDWM模塊式超聲波流量計采用模塊化設計，一臺主機可適配外夾式、插入式、管段式三種傳感器，實現DN15-DN6000mm全口徑覆蓋
產品詳情
產品概述：

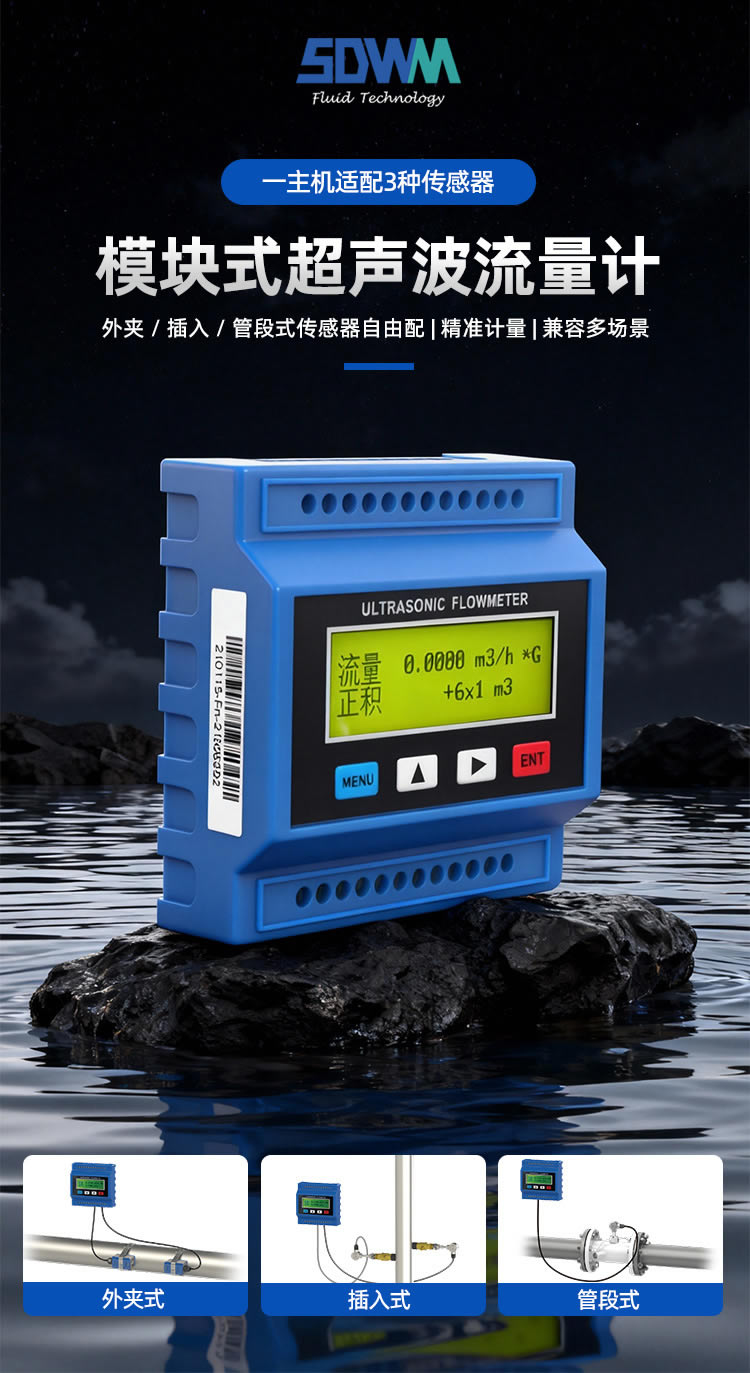

模塊式超聲波流量計
SDWM模塊式超聲波流量計是一款高度靈活的超聲波流量測量系統，采用創新的模塊化設計理念，通過一臺主機即可適配外夾式、插入式和管段式三種不同類型的傳感器。該產品基于超聲波時差法測量原理，通過檢測超聲波在流體中順流和逆流傳播的時間差來精確計算流量，具有無阻擋部件、無壓力損失、安裝維護便捷等突出優勢。其廣泛的測量范圍和多場景適應能力，使其成為現代工業流量測量的理想解決方案。
特性

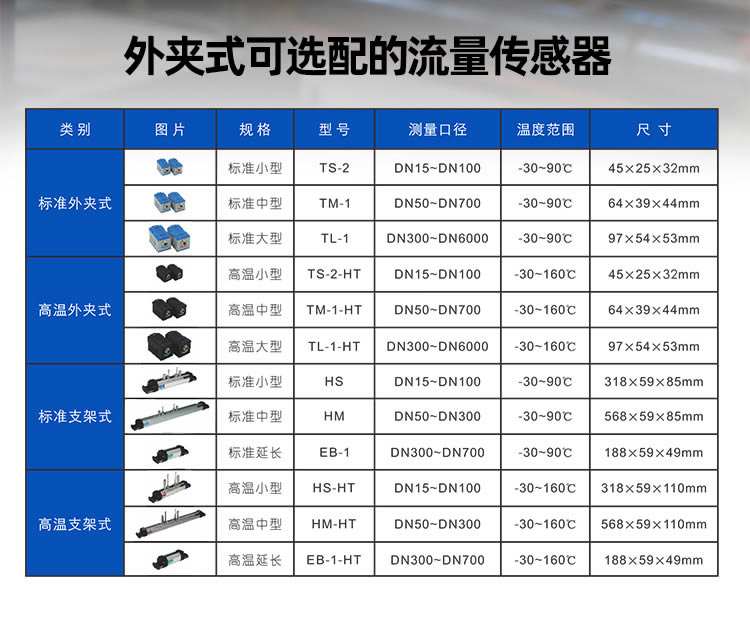

1.模塊化設計：一臺主機可自由配置外夾式、插入式、管段式三種傳感器，靈活應對不同測量需求。
2.全口徑覆蓋：測量口徑范圍DN15-DN6000mm，滿足從細小管道到大型管道的全范圍測量。

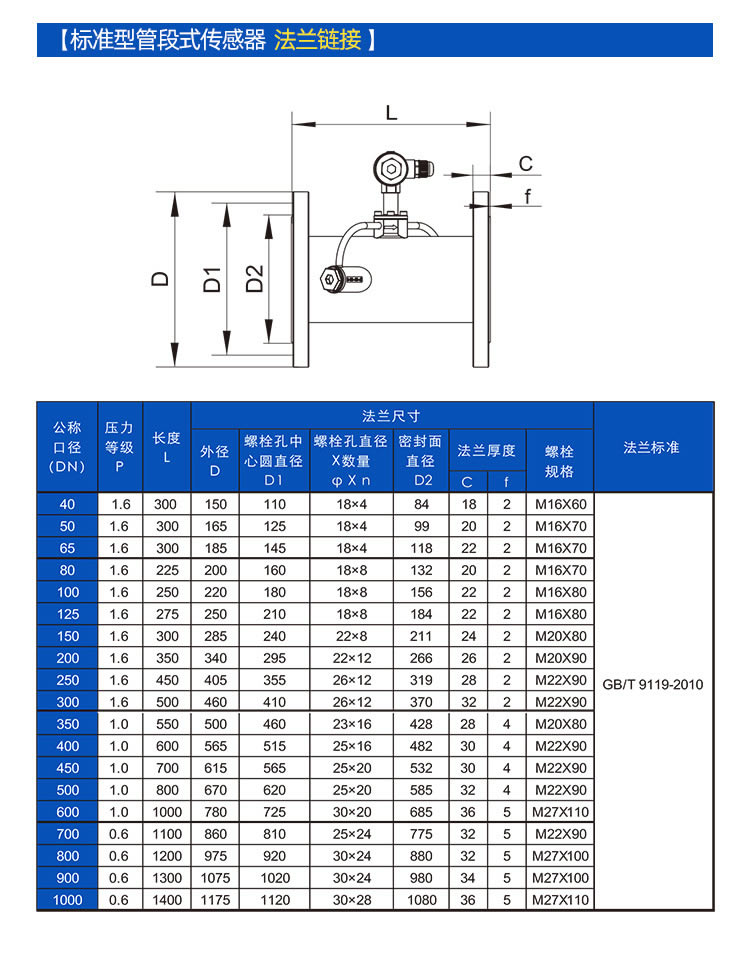

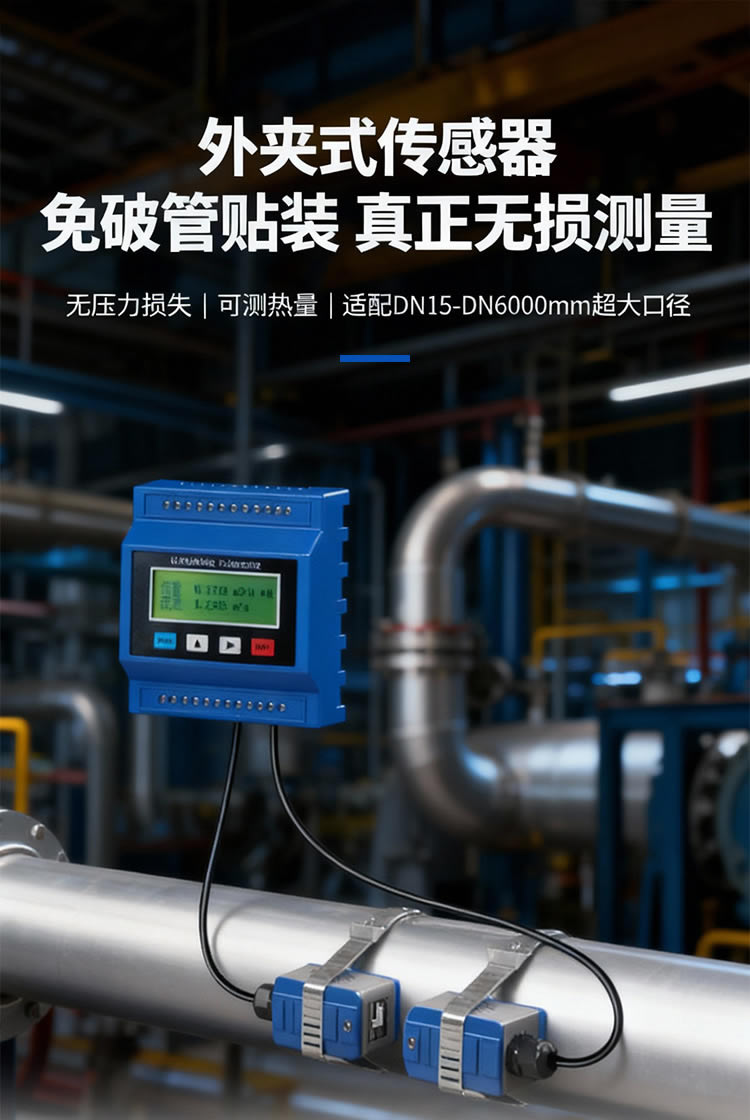

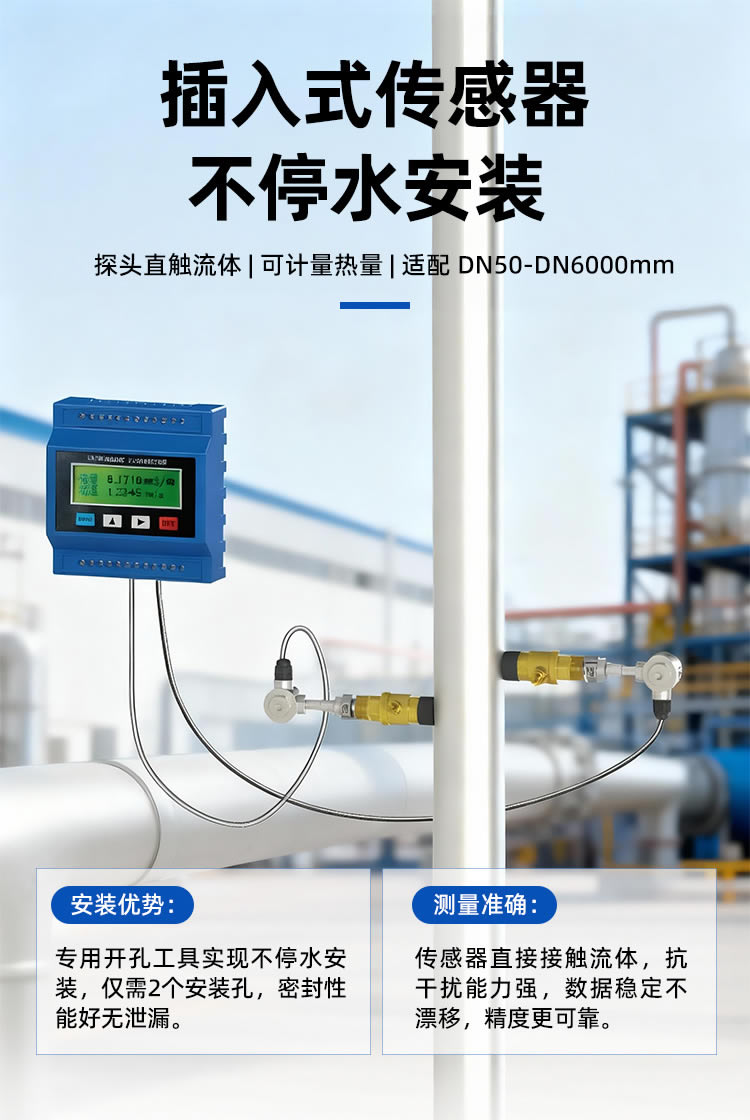

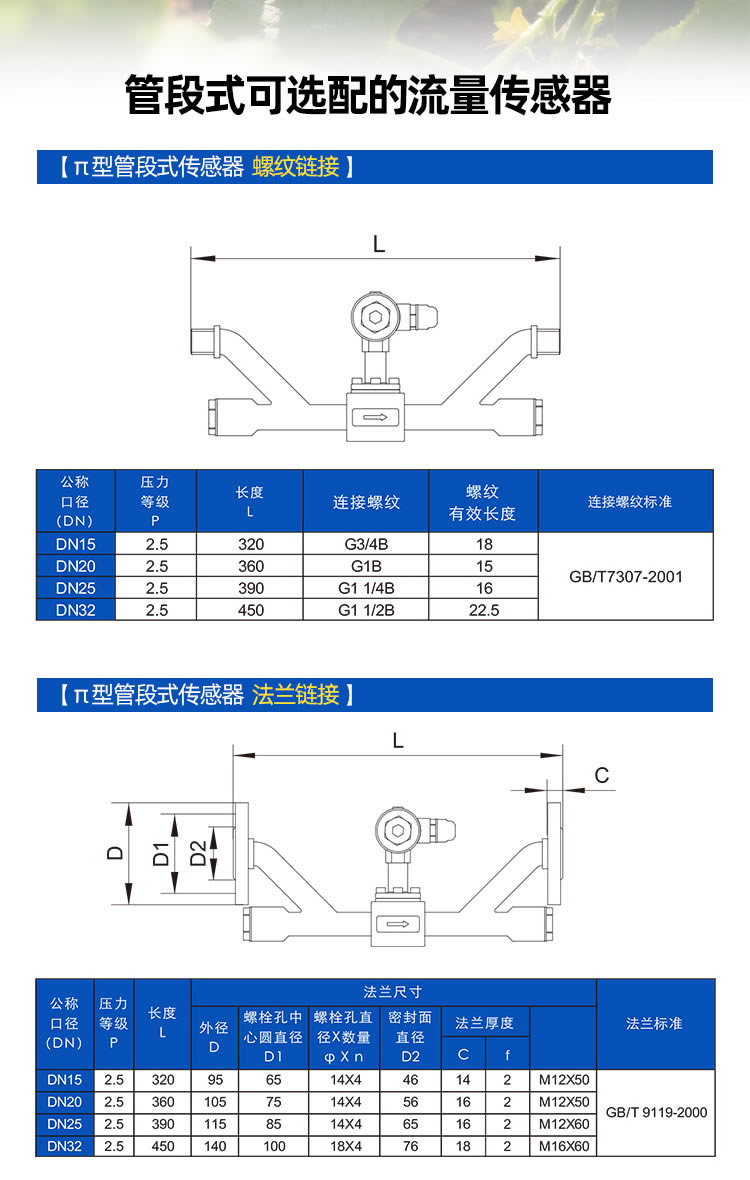

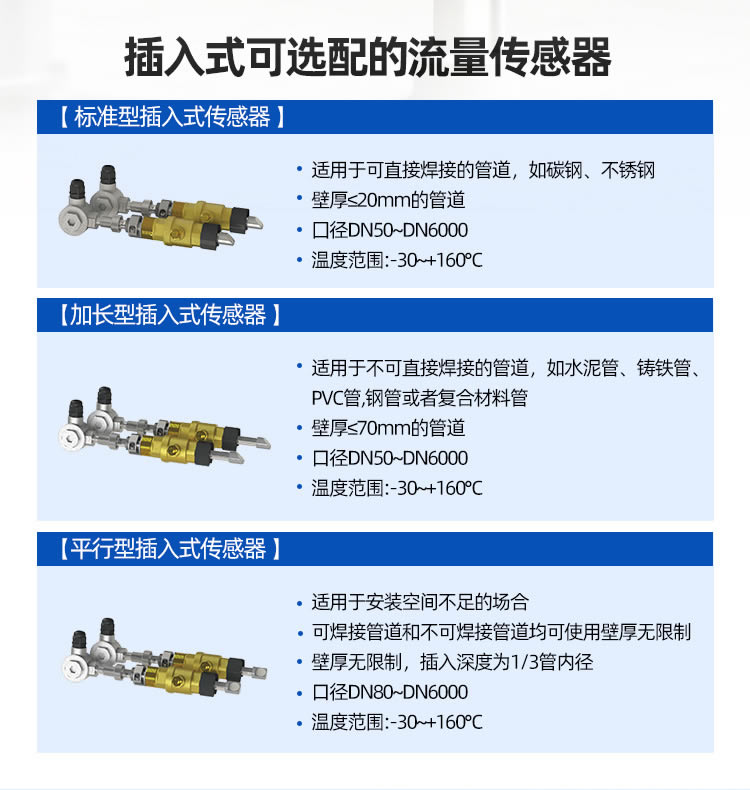

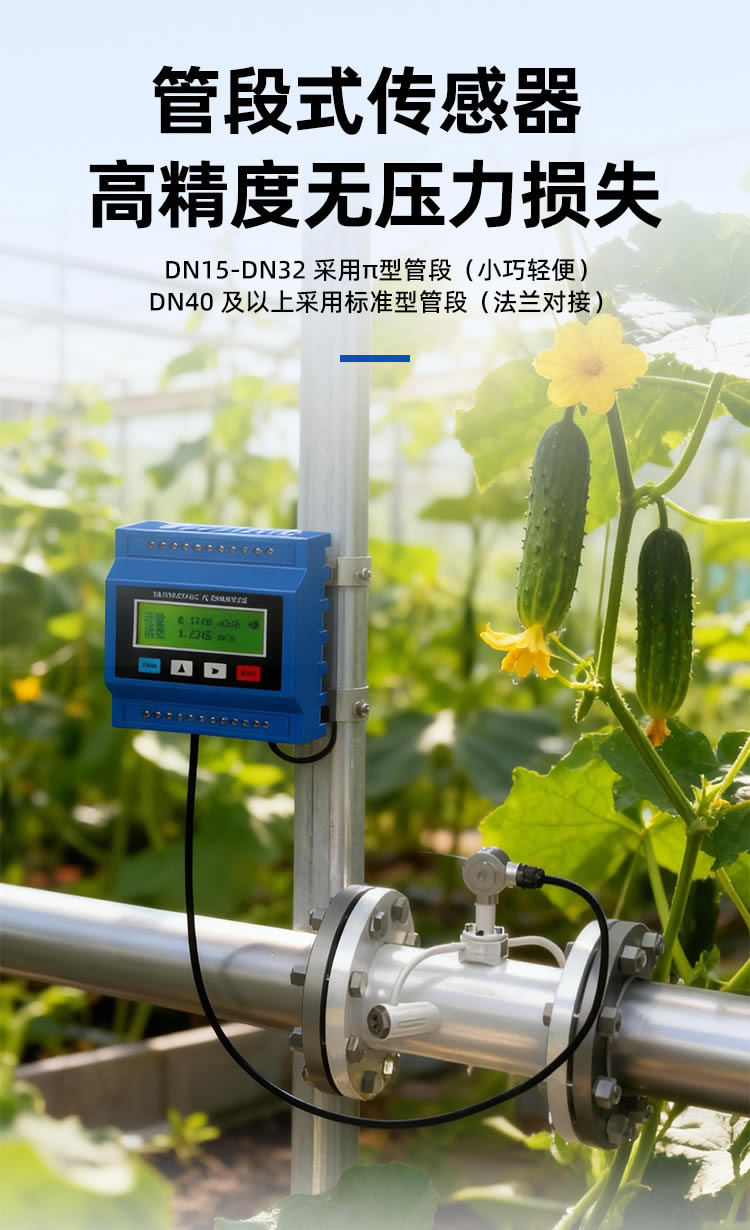

3.多種安裝方式： 外夾式：免破管安裝，真正無損測量，適合不允許停產的工況；插入式：支持不停水安裝，直接接觸流體，測量穩定性好；管段式：高精度測量，安裝簡便，適合新建或改造項目
4.高精度測量：精度±1%，流速范圍0~±10m/s，支持正反向流量測量。
5.多功能集成：支持熱量測量、數據存儲導出、多種信號輸出。

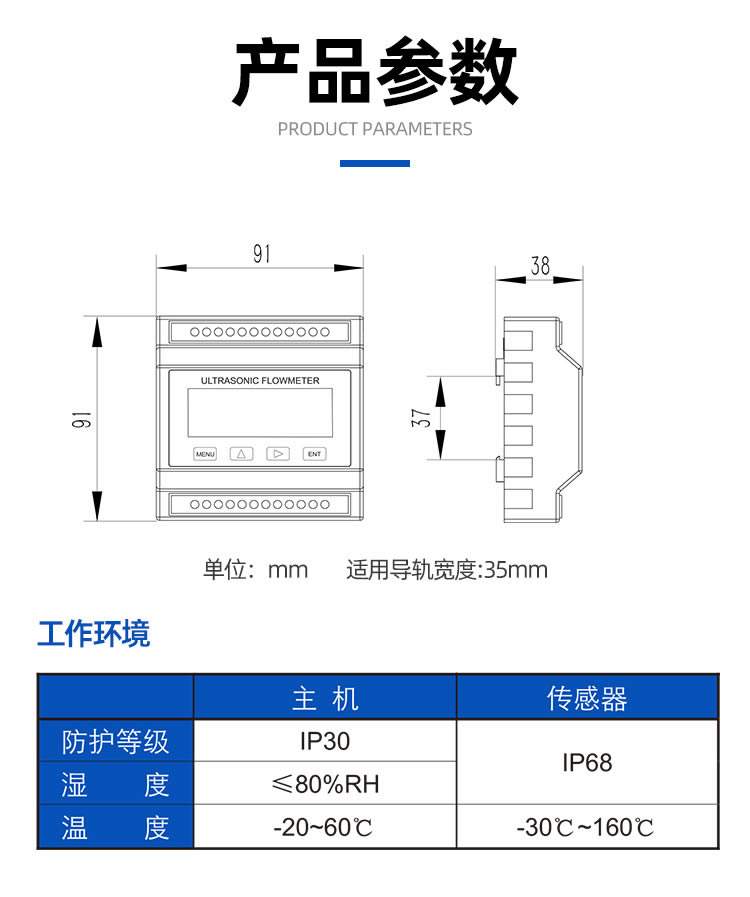

6.緊湊型主機：提供導軌式迷你主機，體積小巧，適合儀表箱集中安裝。
7.廣泛介質適應：適用于水、海水、污水、酸堿液、油類等能傳導超聲波的單一均勻液體。

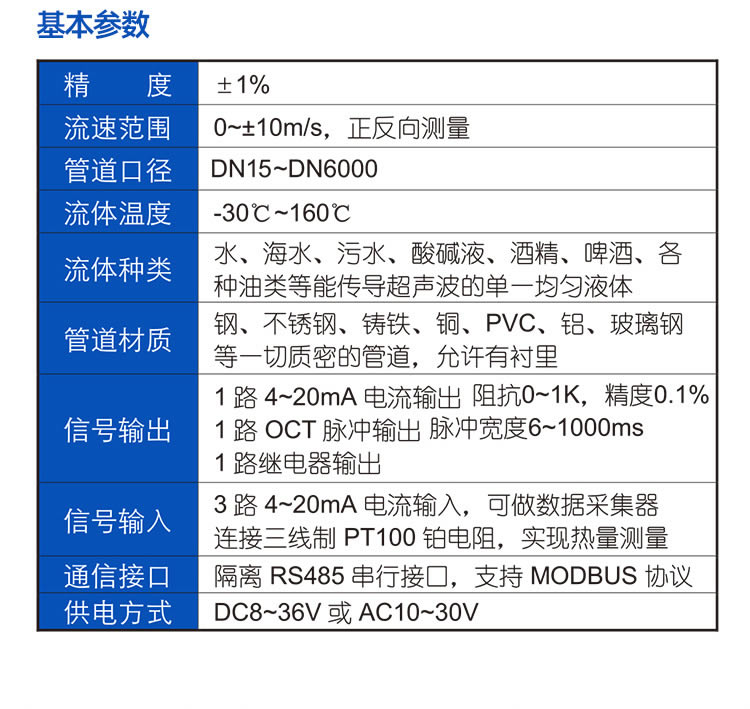

技術參數
測量原理：超聲波時差法
精度等級：±1%
流速范圍：0~±10m/s
測量口徑：DN15-DN6000mm
流體溫度：-30℃~160℃
適用介質：水、海水、污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻液體
管道材質：鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等質密管道，允許有襯里
信號輸出： 1路4~20mA電流輸出（精度0.1%） 1路OCT脈沖輸出 1路繼電器輸出
信號輸入： 3路4~20mA電流輸入 可連接三線制PT100鉑電阻（熱量測量）
通信接口：隔離RS485，支持MODBUS協議
供電方式：DC8~36V或AC85~265V
防護等級： 主機：IP30 傳感器：IP68
工作環境： 主機：-20℃~60℃，濕度≤80%RH 傳感器：-30℃~160℃
顯示方式：液晶顯示屏，顯示流量、流速、總量實時數據
